Предназначенные для установки дополнительных с увеличенной мощностью света линз в замен штатной фальш линзы.
Используемый комплект переходных рамок
[Артикул: 149-LED HI]
1. Выламываем это крепление с внутренней части рамки.2
2. Прикручиваем выломанное крепление к одной из частей рамок. (делаем на левую и правую сторону)
3. Берем из комплекта эти детали и собираем вместе.
4. Так должно быть (На вторую сторону собираем также)
5. Устанавливаем фиксаторы шаровидных креплений на рамку
6. Прикручиваем шаровидные крепления на рамку
6. Прикручиваем шаровидные крепления на рамку
(повторяем сборку на вторую сторону фары)
2. Разбираем фары
У фар сложный сыпучеобразный герметик.
- Греем в печи 130 градусов 15 минут
- Поднимаем стамеской верхний кант (отделив верхнюю часть герметика от стекла по всему кругу фары)
- Проходим П-образным ножом, чтобы отделить внутринюю часть герметика от стела (Если нож плохо поддается, значит прогреваем еще раз в печи на 130 градусов 10 минут)
- Вынимаем стекло
- После демонтируем ресницу с ее подложкой
- Чтобы демонтировать нижнюю часть декоративной маски, необходимо снизу в месте где указано стрелкой отщелкнуть защёлку !!!(Оккуратно!!! ее можно легко сломать)!!!
- Демонтируем с корпуса фальш-линзу и основную LED- линзу
- Нужно снять эту пластиковую крышку. чтобы немешала установки линз
- Как видим теперь пластиковая крышка снята и не мешает установке новых линз
3. Установка шаровидного крепления на регулировочный кронштейн
- На регулировочном кронштейне основной линзы нужно срезать ножом рёбра. Чтобы не мешали установке части от рамки 140-LED
- Пример срезанных рёбер (должно быть гладко как указано на фото)
- Устанавливаем одну из частей комплекта рамок "149-LED HI" на штатный регулировочный кронштейн
- Сверлим отверстия и вставляем в них болты из комплекта
- Закручиваем гайками изнутри
4. Подключение
(необходимо сделать перед установкой линз)
- Для того чтобы подключить нашу линзу необходимо взять 4 маленьких 12 вольт 10 ампер реле 5 контактных
- Припаиваем к ним по 4 провода, 2 провода к контактам управления реле и 2 Провода к общему и нормально разомкнутому контакту, А нормально замкнутый контакт откусываем .
- На разъёме штатной линзы берём управления для реле. Подключаем управление ближнего и дальнего света
- Питание устанавливаемой линзы берём со штатного разъёма фары
- Подключение реле и линзы делаем по схеме.
5. Установка рамок 149-LED HI
- Устанавливаем штатную линзу на место
- Прикручиваем на 1 винт как указано на фото

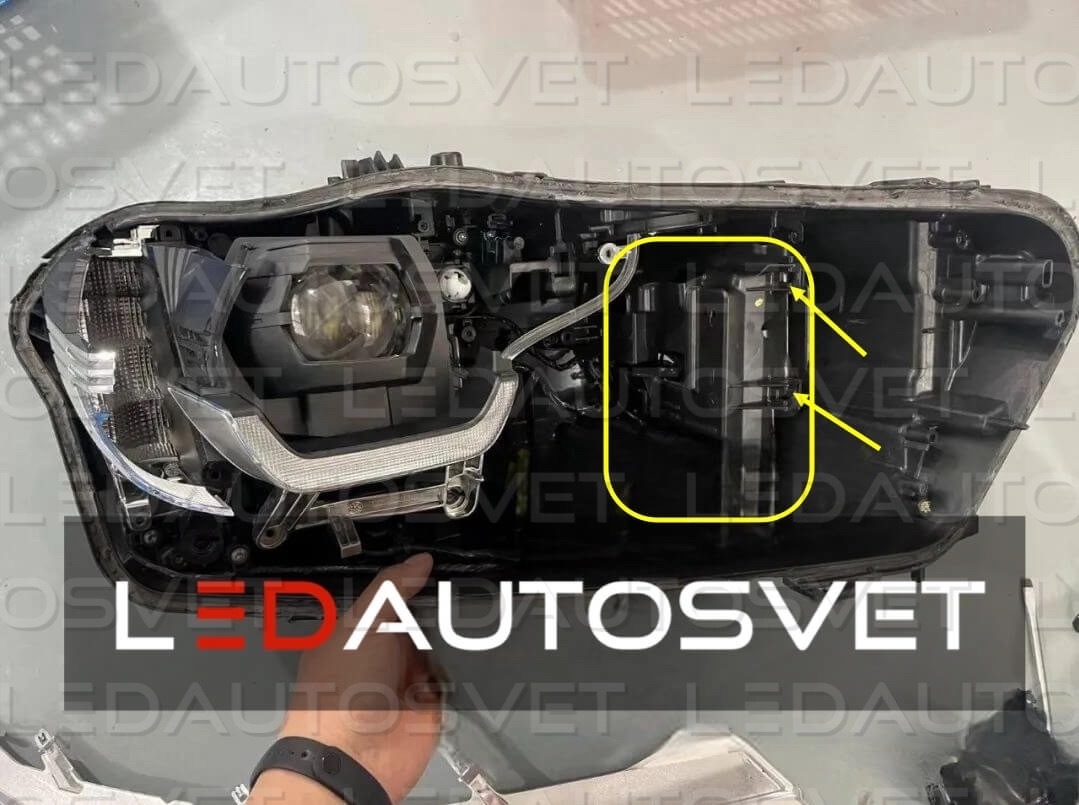

- Прикручиваем винтами часть рамки "149-LED HI" в местах как указано на фото
- Чтобы закрепить нижнюю часть крепления необходимо проплавить 2 отверстия в корпусе фар в местах крепления рамки.
- Для этого берём длиный болт 4 мм. и нагреваем его феном до состояния при котором будет плавиться пластик
- Проплавляем в отверстия в корпусе сквозь отверстия в рамке
- Берем 2 болта с гайками из комплекта и прикручиваем нижнюю часть рамки
- Вид снизу корпуса прикрученой рамки
- !!! После того как фары уже соберёте (непосредственно перед установкой фар на авто) замажте гайки с болтами герметиком KAFFUTER K-5911B !!!
- Устанавливаем на 3 винта ещё одну часть рамки с фиксаторами на установленую рамку
- Устанавливаем световодную трубку для ангельских глазок на место.
- Устанавливаем последнюю часть рамки для линзы
6. Установка линз
- При необходимости вырезаем часть копуса линзы для того чтобы нецепляла световодную трубку
- При необходимости отрегулируйте вылет линзы с помощью проставок (можно использовать селиковой шланг)
7. Дорабатываем штатную маску
- Штатная Фальш линзы (она же маска дальнего) идёт соцеляная (литая) без возможности отркрутить и удалить середину. Поэтому необходимо резать
- Резать нужно как отмечено
- Для резки используем Бор машинку и маленькие круги фирмы Dremel
- После того как прорезали нужно удалить вырезаную часть. Просто выламываем ее оккууратно
- Должна быть пустая середина
- С помощью фрезы зашлифовываем резаный край так чтобы он был оккуратным и красивым
- Готовый результат должен быть таким
8. Установка масок на линзы
!!! Внимание !!!
Перед тем как установить маски вам необходимо
- Установить фары без стёкол на авто и проверить на работоспособность линзы (работу ближнего и дальнего)
- Выставить горизонт на установленых линзах и свести с со штатными линзами
- Проверить регулировки и отрегулировать свет
- После снять фары: продуть воздухом, протереть линзу снутри и снаружи от отпечатков
и только потом приступить к установке масок Hella3 black
- С внутреней части нужно подточить уплотнители (это нужно делать по необходимости, всё зависит от устанавливаемой линзы)
- Далее размешиваем 2-х компонентный клей Kafuter
- Лапаткой для клея наносим размешеный клей в 3 точки на основание линзы
- После чего оккуратно приклеиваем маску
9. Сборка фар
- Устанавливаем маски линз на место
- Собираем фары
